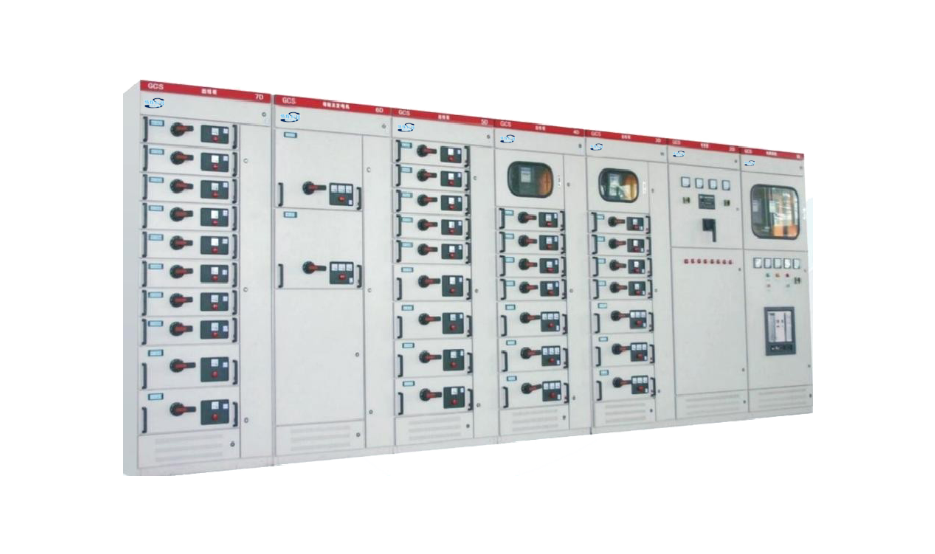

智能交流电源系统

系统描述

智能化站用交流电源系统，是熵辉科技根据变电站无人值守等要求，自行研发制造的智能化双电源切换供电系统。该产品具有分断能力高、线路方案灵活、组合方便、实用性强、结构新颖、防护等级高等特点，完全能够满足变电站无人值守的需要。本产品可作为低压成套开关设备的更新换代产品使用。符合IEC439《 低压成套开 关设备和控制设备》,GB725《 低压成套开关设备》等标准。

应用描述

主要用于为发电厂、变电站等重要场合的部分自动化装置、信号装置、通讯系统、遥控执行系统及事故照明装置等设备提供交流不间断电源。

系统功能特点

1）柜体采用通用柜体形式，构架用8MF冷弯型钢局焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。

2）状态全面感知：真正实现对交流电源各环节部件运行状态的可视化。

3）设计时充分考虑到柜体运行时的散热问题，在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断的由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风通道，达到散热的目的。

4）馈电单元化：开关单元由馈线断路器、漏电流CT、信号灯、采集板和抽屉结构组成，实现不停电更换开关单元。

5）柜门采用转轴式活动铰链与构架相连，安装，拆卸方便。柜门的折边处有一根山形橡胶条，关门时，柜门与构架之间的嵌条有一定的压缩行程，能防止柜门与柜体直接碰撞，也提高了柜门的防护等级。

电气特性
