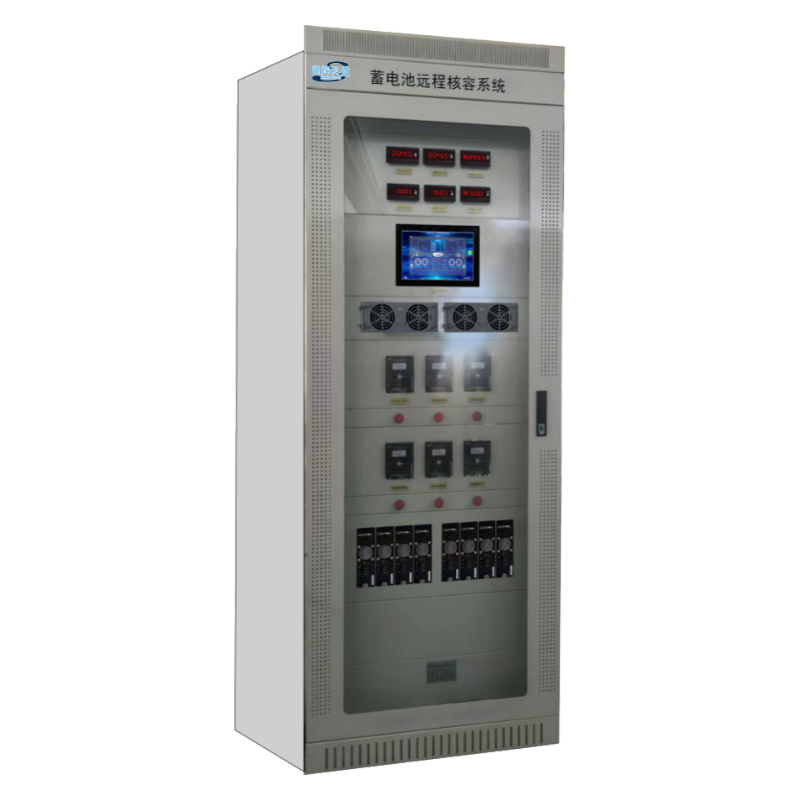

远程核容系统

系统描述

核容放电是迄今为止公认衡量蓄电池供电能力最有效的手段，而传统的现场核容作业繁琐，耗费大量的人力物力，目前运维人员的配置已经无法满足规程规定的运维需求。远程核容系统可大大简化这一流程，高效完成蓄电池的核容放电工作。

应用描述

主要用于为发电厂、变电站等重要场合的部分自动化装置、信号装置、通讯系统、遥控执行系统及事故照明装置等设备提供交流不间断电源。

系统功能特点

1）核容系统采用蓄电池分段监护技术，在单体开路、落后时保障直流母线不失压。

2）监测单体内阻、连接条电阻、单体电压、单体温度、组电压、组电流等参数。

3）使用双向换流模块(PCS)实现0.1C（可设定）回馈电网式核容放电，并在核容结束后蓄电池接入母线前进行预充电。

4）核容主机具有智能充电管理功能，可防止电池过充、预防热失控事故的发生，同时监测蓄电池开路电压。

5）运维主机一体化设计；运维主机与平台软件使用TCP/IP通信，可支持IEC61850。

6）提供“省-地-站端”三级管理平台，并能够将直流电源监控功能整合部署。

7）采用BOOST+LLC 隔离升压技术，隔离电源模块间采用CAN并机，转换效率 >93%。

8）不破坏原有蓄电池组与直流母线关系，不增加故障点位，配备维护手动旁路开关。

9）放电二极管采用冗余备份设计，具备二极管开路检测功能。

10）模块化设计，功能组合灵活，能够单独或者同时满足用户“蓄电池远程核容”、“直流母线防失压”的功能需求。
